离心脉冲喷射真空泵装置

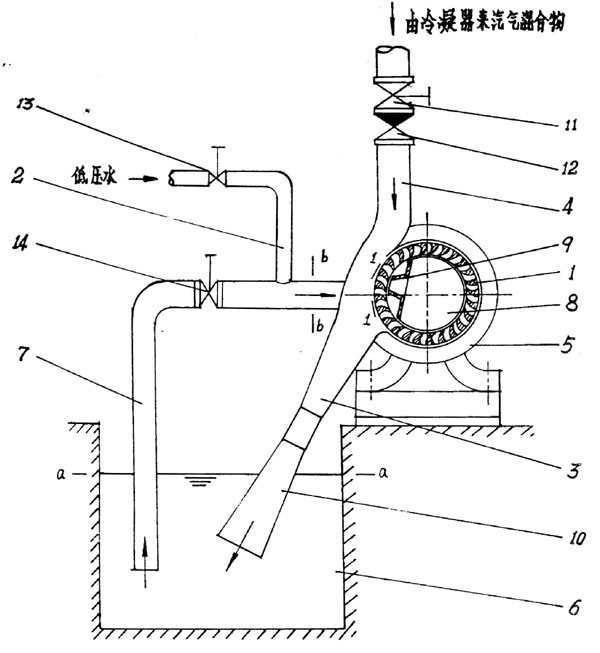

离心脉冲喷射真空泵装置工作原理是(图1);工作水从水池6经吸水管7进入吸入室8,然后经过内喷嘴9喷出进入工作叶轮1的叶片槽道,叶片把水流分成类似活塞的脉冲水柱,将空气吸入, 沿吸入管4进入喉管3,脉冲水柱与气体进行混合及能量交换,在扩散管10将动能转变成压力能,压力稍高于大气压力后排入水池6,空气从水中析出,水循环使用。在吸入管4上必须装置闸阀11和逆止阀12,以防止泵故障时空气和工作水倒流入冷凝器中。

图1. 离心脉冲喷射真空泵装置

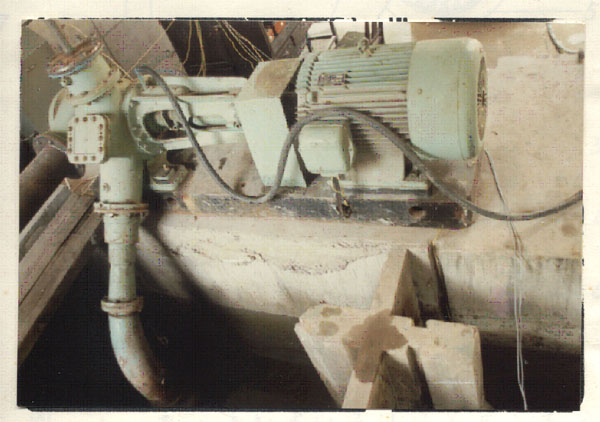

图2. 离心脉冲喷射真空泵装置


衡量抽真空装置经济性的主要指标是比耗功值(即单位时间内抽1公斤干空气所消耗的功)。离心脉冲喷射真空泵与水环真空泵比耗功曲如如表1及图3所示。对于需要在较高工作真空下工作的粗真空系统,用它来代替水环式真空泵,能取得显著的节能效果。
离心脉冲喷射真空泵结构紧凑,占地面积小,动力消耗低,最高真空度可达97.4%, 可抽吸有毒、具有强腐蚀性、含杂质颗粒气体。它应用于石油化工、轻工、火力发电, 煤炭开采等工业领域。
公司可根据用户需要,设计生产多种型号的离心脉冲喷射真空泵装置,其範围为:抽不凝气能力为100-600 kg/h,最大真空度为0.03 (0.1Mpa绝压), 功率为30-120 kw。
表1.耗功比较

抽真空装装置类型 混合室真空(0.1Mpa绝压) 比耗功kW-h/kg
水环真空泵 0.04 7.8
离心喷射真空泵 0.04 1.1

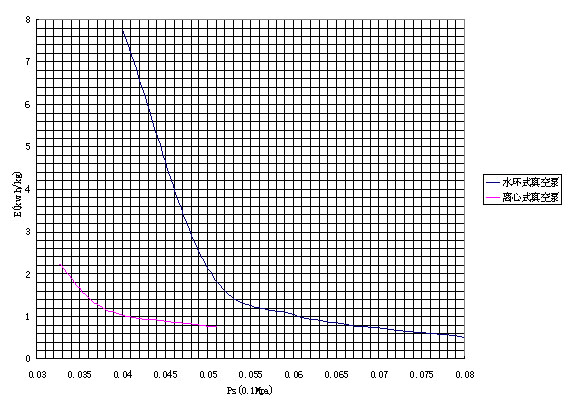

图3. 离心喷射真空泵与水环真空泵比耗功曲线
