GLJ-A型可调式喷射雾化装置，由螺杆式空压机组、可调式气液混合喷射器、雾化喷咀、连接管路及阀门、自动控制系统等组成。
可调式气液混合喷射器是该系统的核心设备。它通过喷针调节喷嘴面积，改变工作气体流量，及吸入中水流量，以适应不同工况下干雾除尘的要求。
可调式射流泵由以下主要部件组成(图1): (1)可调喷嘴：由喷嘴、喷针及调节机构(蜗轮蜗杆箱、步进电机、手轮、及喷针开度标尺)组成；(2) 吸入室 ；(3) 喉管 ；(4) 扩散管。
它的工作原理是：可调式气液混合喷射器是通过有压气体引射液体，气液两相在喷射器混合管内混合，进行动量及能量交换，液体被加速并粉碎成微小液滴，分散在气体中，通过混合管压增，经连接在管路上的喷咀，向外喷射，形成雾滴除去煤粉尘。
可调式气液混合喷射器控制装置依据喷射器工作、吸入及出口压力与流量传感器测得的参数，开启或关闭相应的阀门，并调节喷针开度，以保证不同工况下干雾除尘的要求。喷针开度是根据专家数据库，由触摸屏输入开度数值，通过可编程制器程序, 给出信号到步进电机控制器，再控制步进电机转动, 达到调节的目的。

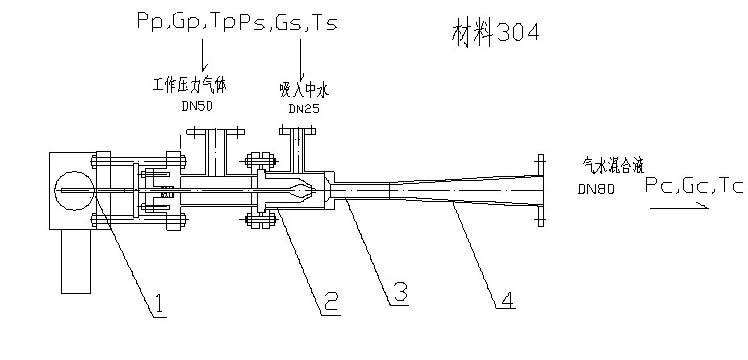

图1. GLJ手动/自动可调式喷射器

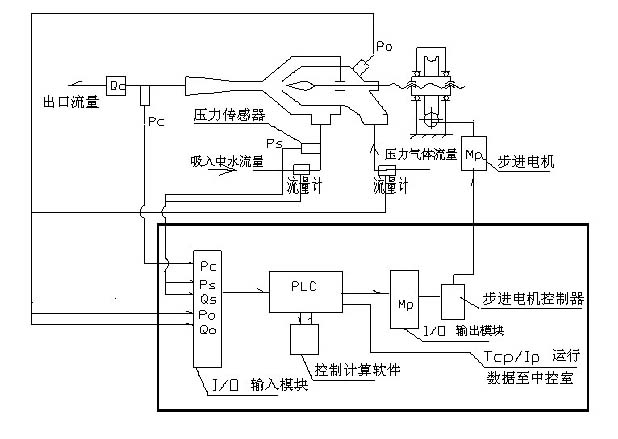

图2.自动控制系统
|
