1.工作原理及装置组成

化学品运输船离心泵射流增压装置由多台串并联离心泵及多台射流泵及管路系统组成。它是变液位、变容重、由复杂管网组成的离心射流泵系统。

它的作用是对离心泵的吸入口进行增压，以避免由于溶液仓液位降低后，离心泵吸入真空压力增加，超过其容许吸上真空压力而产生汽蚀, 导致无法吸液。

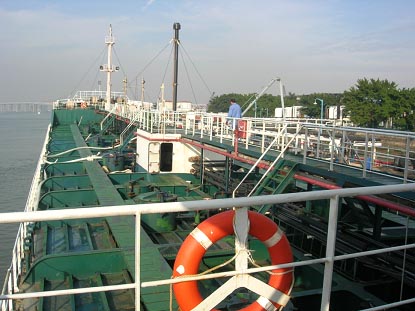

武汉双宏公司为浙江岱山宇洋海运有限公司宇洋1号大型化学品运输船设计制造了LJTP-50-100型离心射流增压装置。

泵性能参数：装货时，每台总流量200-250立米/小时；卸货时，总流量120-150立米/小时。己投入运行，情况良好

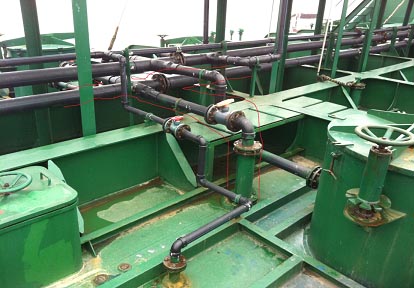

1.LJTP-50-100型射流增压泵布置图
