EJT系列大型可调气体喷射器
1. 工作原理及技术特点

公司在陆宏圻教授指导下,运用喷射器设计理论,通过多次大型计算机模拟计算及工业试验,研制成功了EJT系列大型可调气体喷射器。它利用有压气体及水蒸气作为动力气,抽吸低压流体(气体及液体),提高其出口压力和温度。该装置由气液喷射器和调节装置组成。压力工作气体通过喷射器将低压流体(气体或液体)吸入,在喷射器中,热蒸汽直接与低压流体混合,气体的热能和动能传递给低压流体,提高其出口压力,通过出口直接供给用户。当用户热负荷发生变化时,通过调节喷针的开度来改变喷嘴实际过流断面面积,从而调节进出口流量,以满足用户不同负荷需要。调节范围从设计工作点的65%-120%。

EJT系列大型可调气体喷射器分为:可调亚音速气体喷射器、及可调超音速气体喷射器两种。

可调亚音速气体喷射器:

它的作用: 通过高压塔来的动力气抽吸常压塔的被吸气,降低常压塔及贫液闪蒸槽的压力及温度,以利于常压塔内再生溶液中的CO2蒸发,减少外供蒸汽,达到节能目的。

可调超音速气体喷射器:

它的作用:利用外供动力蒸汽抽吸常压塔顶部的低压混合蒸汽,两股气体在喷射器混合增压后,进入高压塔底部,对再生溶液汽提加热,使溶液中CO2蒸发。

EJT型可调气体喷射器由不锈钢精密加工制成,工作可靠,耐磨损,寿命长,性能达到并超过国际同类产品水平。它有多种系列。 EJT型系列可调气体喷射的基本结构如图。

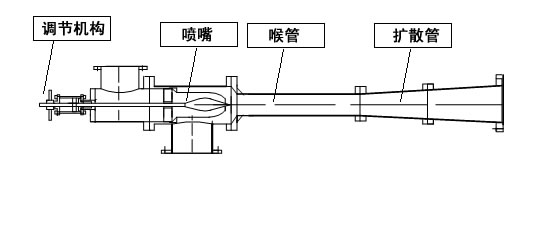

图1可调气体喷射器的基本结构

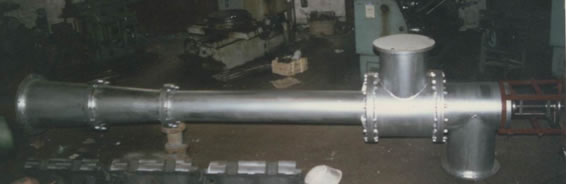

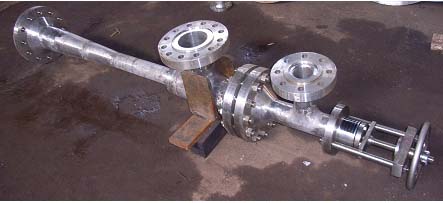

图2可调气体喷射器

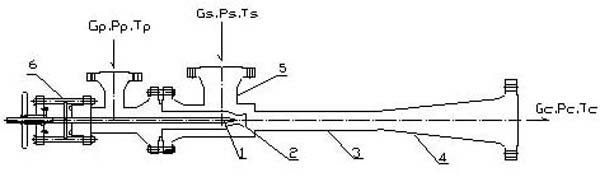

图3可调超音速气体喷射器的基本结构


图4可调超音速气体喷射器制造图

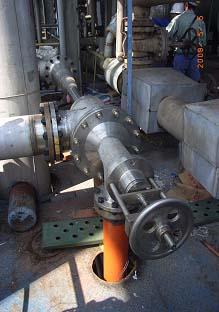

图5 河南省安阳化肥厂可调亚音速气体喷射器现场安装图

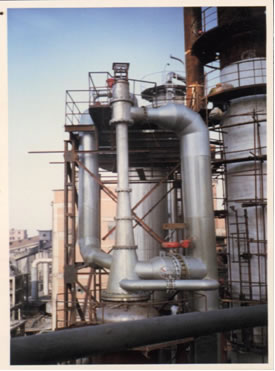

图6 天津石化乙二醇可调超音速气体喷射器现场安装图

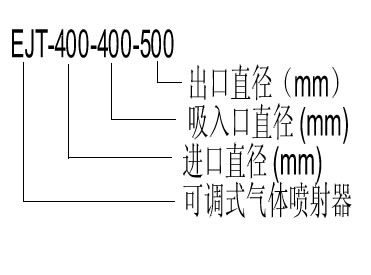

2. 型号意义:


3. 安装尺寸:

4. 订货须知:

EJT型可调式气体喷射器的供货范围为喷射器本体和调节装置。订货时请提供详细的技术参数和进出口管路布置,注明所需调节方式(手动或自动控制)。我们可根据用户参数给出相应技术指标。

5. EJT型可调气体喷射器的应用:

由于具有节能高效维护简便和适应负荷变化等特点,可调气体喷射器可广泛应用于工业与民用热力系统中。 EJT型可调气体喷射器已被全国10多座大中型化肥厂及石化乙二醇厂采用,并出口到越南民主共和国,运行情况良好,经济效益显著。

表1.大型可调气体喷射器用户名单

型 号

时间

使 用 单 位

EJT-400-400-500 1997 河南省安阳化肥厂
EJT-400-400-500 1997 河北省迁安化肥厂
EJT-350-350-400 1998 天津碱厂
EJT-400-400-500 1999 北京化工实验厂
EJT-350-350-400 1999 山西省焦化股份公司
EJT-400-400-500 1999 宁夏银川化肥厂
EJT-350-350-400 1999 河北省石家庄化肥厂
EJT-400-400-500 2000 内蒙乌拉山化肥厂
EJT-400-400-500 2000 广西河池化工公司
EJT-600-700-700 2000 安徽淮南化工公司
EJT-350-350-400 2001 新彊新化化肥厂
EJT-400-400-500 2001 鲁南化肥厂
EJT-400-400-500 2002 陕西兴化化肥股份公司
EJT-400-400-500 2002 越南民主共和国河北化肥厂
EJT-400-400-500 2005 平顶山飞行化工公司
EJT-400-500-600 2007 山西丰喜华瑞煤化工公司
EJT-500-600-700 2008 中国神华煤制油公司
EJT-150-250-350 2009 中石化公司天津石化乙二醇分厂
EJT-150-200-300 2010 中国石油新疆独山子石化分公司
EJT-500-600-800 2010 甘肃丰盛环保科技股份有限公司
