射流曝气污水处理装置

新型射流曝气污水处理工艺是以SLQ系列射流曝气装置为主机,组成的生化污水处理工艺。它具有结构简单、工作可靠、充氧效率高、与传统的曝气生化污水处理技术相比;基建投资减少1/3、运行费低10%~20%、占地面积小30%、噪声低、气味少等优点。广泛用于处理有机物污染的污水,如印染、屠宰、造纸、制革、制糖、制药、啤酒、食品加工、焦化及洗煤等工业废水、以及医院、船舶及城市生活污水。它己在全国300多座污水处理厂推广使用,如武汉第三印染厂、武汉东西湖啤酒厂、黄石市啤酒厂、安陆棉纺厂、湖北应山罐头厂、青岛市污水厂、上海第九印染厂、苏州丝绸印花厂、江苏无锡肉联厂、江苏盐城肉联厂、首都钢铁公司焦化厂、秦皇岛煤头码污水厂、乌鲁木齐市污水厂等。有的厂己连续运行10年以上,水质处理效果稳定,具有明显的经济及社会效益,很受用户欢迎。

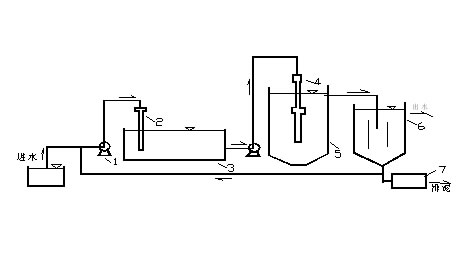

1.工艺流程



1.污水泵 2.射流器 3.调节池 4.射流曝气器
5.曝气池 6.沉淀池 7.污泥脱水 8.污泥回流
图1.射流曝气工艺流程



图2.射流曝气器及曝气池

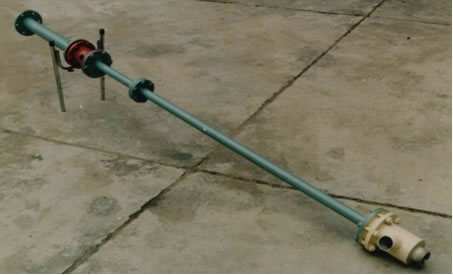

图3. 双级射流曝气器

2.工作原理

以活性污泥生化处理法为例。有机废水由污水泵提升通,过射流器预曝充氧进入调节池,并降解部份有机污染物。调节池内污水及回流活性污泥,经污水泵吸入,压送到曝气池内液气射流混合器。后者吸入空气,并与污水及污泥在射流曝气器内进行混合,空气中的氧气转移到污水及污泥中去。这种液气混合流体被射流曝气器排出后,继续在曝气池内进行充氧及生化反应。活性污水将污水中的有机污物分解,反应后的污水进入沉淀池。沉淀后的活性污泥回流到污水泵,循环使用,净化后的清水从沉淀池面排走,多余活性污泥定期脱水后运走,对印染废水可进一步脱色处理后再排放。本工艺由于氧化能力强,剩余污泥量少,对于原水有机物浓度不高的污水,可以省去专门的污泥处理设施。本工艺亦适用于接触氧化法、氧化沟、周期式曝气法(SBR法)等。

3.技木指标

进水水质:CODa 400~800 mg/l,BOD5 200~400 mg/L,

SS 100~200 mg/L, pH 8~10 , 色度200~400倍

出水水质:CODa 100~150 mg/l,BOD5 20~40 mg/L,

SS 10~20 mg/L, pH 6~8 , 色度30~50倍。

4. SLQ系列射流曝气装置污水处理设备

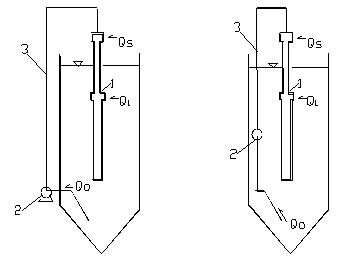

SLQ系列射流曝气装置设备,是双宏工程技术发展有限公司研制成功的新型污水处理设备。 它由双级射流曝气器1、工作泵2、连接管3组成。该设备安装在曝气池内,有两种安装方式(见图4)。它是新型射流曝气污水处理工艺的核心设备。

4.1 射流曝气装置成套设备性能

表2.SLQ系列射流曝气装置性能

型 号

处理污水m3/dBOD5=200mg/L

充氧量kgo2/h

污水中溶解氧量kgo2/h

适用曝气池深度m

循环水量m3/h

配套功率kw

连接菅直径mm

SLQ-15

50~90

3.2

0.9~1.3

2~3

15

1.5

25

SLQ-25

100~150

5.4

1.6~2.1

3~4

25

2.2

50

SLQ-50

160~300

10.8

3.2~4.3

4~5

50

4.0

80

SLQ-100

400~600

21.6

6.4~8.6

5~6

100

7.5

100

4.2 设备简图



4.2 设备简图
