离心射流超吸程泵装置

在工业、城镇供水及农业灌溉等提水工程中,当水源水位变幅超过6—8米时,超过了水泵的容许吸程,水泵吸不上水,就必须采取相应的工程措施解决水泵的吸水问题。常见的型式有井式泵站、缆车式泵站、浮船式泵站和自耦式潜水电泵站等。它们的主要缺点是土建工程量大、投资高、运行维护困难等缺点。为此,在陆宏圻教授主持下,研制成功SUJP型离心射流超吸程泵装置,由双宏工程技术发展有限公司生产。

SUJP 型离心—射流超吸程泵机组;由专用多级离心泵、单级离心泵和射流泵组成(图1)。其工作原理是:水池向单级及多级离心泵充水,多级离心泵将高压水送至水下射流泵,射流泵将水库的水抽吸至单级离心泵有效吸程之内,再由单级泵将水送至用户,同时另部分水送至多级泵供射流泵作循环工作用水。该装置水下无运转部件,工作可靠,泵站本身也无需复杂的水下工程,施工简单、投资少。它可安装在普通的分基型泵房内,与井式泵房及泵船相比,节省基建投资30~50 %。 SUJP型离心射流超吸程装置适应于水位变幅从8~60米,流量50~3600 /小时,扬程20~300米。其性能见表1。

它已于1990年在武当山飞升崖水库供水工程投入运行,效果良好。山西省垣曲县古城泵站采用SUJP0-200型离心射流超吸程泵装置六套及SUJP80-100型离心射流泵超程装置一套, 2002年投入运行。


超吸程泵演示

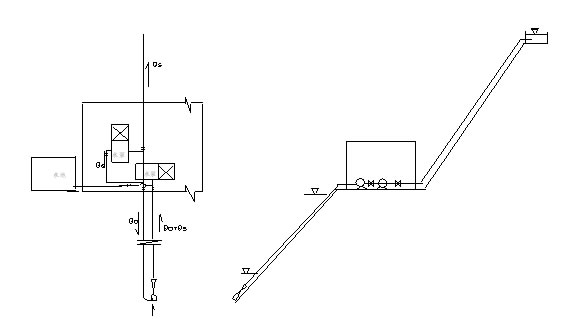

图1. SUJP 型离心—射流超吸程泵机组工作原理

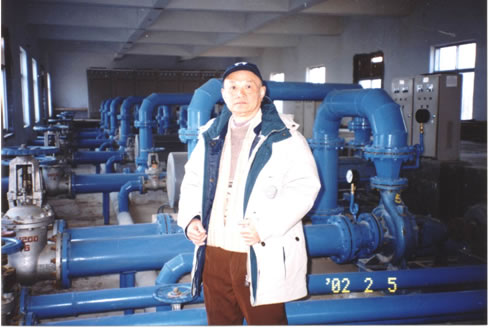

图2.古城泵站SUJP0-200型离心射流超吸程泵装置



图2.古城泵站SUJP0-200型离心射流超吸程泵装置

( 吸程35 m, 吸水管路长165 m )
表 1. 超吸程泵装置性能

型号

吸程Hs(m)

地面扬程Hp(Mpa)

流量Qs(m3/h)

功率N(kw)

SUJP80-100

15-30

2.05

20-35

40

SUJP0-200

15-40

0.2

130-200
