SLA系列射流气浮装置，通过高效液气射流器喷射吸入空气，在高速射流的紊动作用下，空气与水充分混合，并进行能量交换，形成有压水气混合流体，通过压力溶气罐，部分空气溶解在水中，经污水池底部的释放器放出，形成微气泡缓慢上升，吸附污水中的悬浮物，到达水面后再经机械刮除。 SLA射流溶气气浮装置,悬浮物SS去除率可达90%,( 图1)由1液气射流器、2工作泵、3溶气罐和4释放器组成。SLA射流布气气浮装置,SS去除率可达70%,(图2)由1液气射流器、2工作泵和4释放器组成。它具有结构简单、工作可靠、设备投资及运行费低、噪声低等优点。广泛用于屠宰、造纸、制革等工业废水处理，以及炼油厂、油田废水的油水分离。夲装置已成功应用于湖北省孝感恒通纸业公司废水处理工程。根据用户需要，公司可以进行专门设计，并供应全套设备。
1. 设备简图

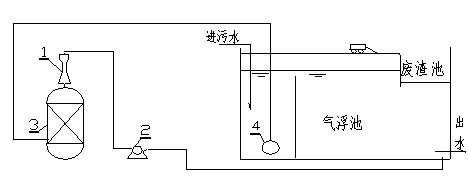

图1.SLA射流溶气气浮装置

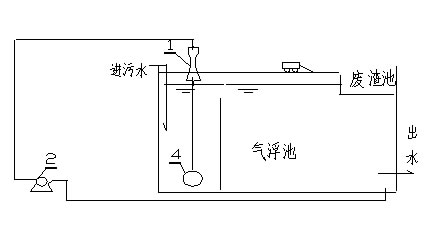

图2. SLA射流布气气浮装置图

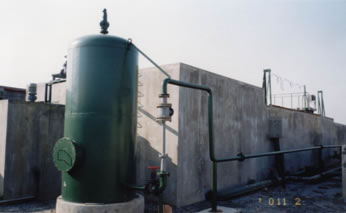

图3.造纸废水处理的SLA射流溶气气浮装置
2. SLA系列射流气浮装置性能表
|
型 号
|
参考处理污水量(悬浮物SS=500mg/L)m3/d |
溶气气浮 |
布气气浮 |
工作水压力Mpa |
工作水量m3/h |
配套功率kw |
出口菅直径mm |
|
吸气量m3/h |
出口压力Mpa |
吸气量m3/h |
出口压力Mpa |
|
SLA-15
|
720～1080 |
1～2 |
0.3～0.4 |
3～6 |
0.2～0.3 |
0.6～0.7 |
15 |
11 |
50 |
|
SLA-25
|
1200～1800 |
2～4 |
0.3～0.4 |
4～8 |
0.2～0.3 |
0.7～0.8 |
25 |
15 |
65 |
|
SLA-50
|
2400～3600 |
4～7 |
0.3～0.4 |
10～15 |
0.2～0.3 |
0.7～0.8 |
50 |
22 |
80 | |
