JVP型水射流真空泵

一、概 述

JVP型水射流真空泵有五种系列型号,是双宏工程技术发展有限公司产品。它具有如下特点,结构简单、体积小、重量轻、性能稳定,工作可靠,操作维修简便,运行费用低、密封性能好、耐磨损、耐腐蚀、抽气量大、能耗低.能获高真空度。

JVP型射流真空泵具有用途广泛,它可用于石油、化纤、纺织、建筑、冶金、水利电力、制冷、空凋、航空、给排水、环境保护、水产饲养等部门行业的工艺流程如真空、浓缩、干燥、结晶、过滤,蒸发、灭菌,脱氧、混合冷凝、气体吸收,抽吸料液及地下水等。

二、JVP型水射真空泵装置系统及工作原理

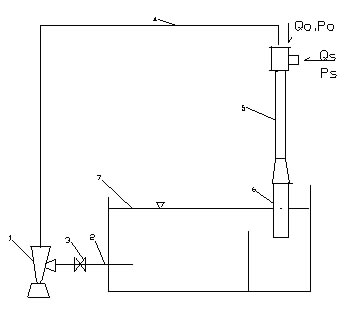

JVP型水射流真空泵装置系统如图1。它由供水泵1,吸水管2,闸阀3、供水管4、水射流真空泵5、循环水箱7,尾水管6等组成。

工作原理:JVP水射流真空泵由喷咀、喉管、扩散管及吸入室组成;有压液体自喷咀喷出、形成射流,由于射流的紊流卷吸作用将气体吸入,气体与液体在喉管内进行动量及能量的交换,形成乳状混合液,经扩散管及尾管排入循环水箱,经过水气分离后的气体排入大气、液体由工作离心泵加压后送到射流泵,如此不断循环使被抽吸容器形成真空。



图1. JVP型水射流真空泵装置

三、JVP水射流真空泵性能如表1所示。本公司可根据用户要求,设计制造不同性能的射流真空泵。

表1.JVP 型射流式真空泵

型 号

真空度 (kPa)

吸气量(m3/h)

工作水压力(kPa)

功率 (kW)

JVP-1

1.33~9.30

22~6

17

1.5

JVP-2

1.33~9.30

60~18

20

3.0

JVP-3

1.33~9.30

80~24

20

5.5

JVP-4

1.33~9.30

180~54

20

10

JVP-5

1.33~9.30

280~84

22

20

吸气量是相应于吸入压力条件下的气量(操作体积)。

JVP 型射流式真空泵装置己被应用于,广东省深圳飞机场跑道软基的真空予压施工。
