1.焦油蒸馏工艺
沥青－焦油混合闪蒸喷射器用于焦油蒸馏工艺，流程 如图1所示。原料焦油在焦油槽内恒温脱水后，由原料泵送人预热器预热，再与热沥青换热后进入预脱水塔，经初步脱水的焦油自流人脱水塔进一步脱水，预脱水塔和脱水塔顶回收轻油。从脱水塔底的脱水焦油与主塔底来的热沥青进入混合闪蒸喷射器(换热器)，换热后进加热炉加热，最后进入主塔进行减压蒸馏。主塔顶采出酚油，侧线分别采出萘油、洗油、蒽油。塔底热沥青先后与脱水焦油和原料焦油换热后，送至沥青贮槽。

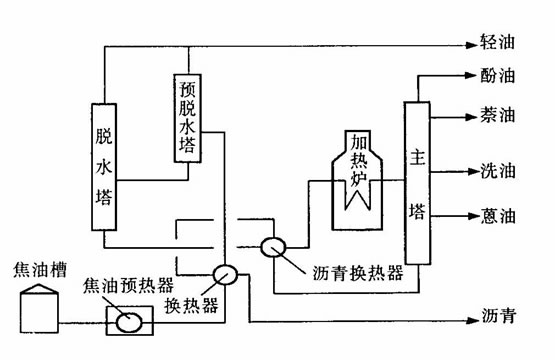

图1 焦油蒸馏装置流程
图2 焦油蒸馏装置
2. 工作原理： LJT150-80-300型沥青－焦油混合闪蒸喷射器由多喷嘴、吸入室、喉管、扩散出口段组成。温度较高的液体沥青通过喷嘴，形成多股射流，有压的液体焦油在吸入室被加热部分气化，压力下降。在喉管中它与液体沥青射流混合，进行热量和动量交换，焦油被继续加热升温，其中低沸点轻油被闪蒸出来，变成气体，其体积膨胀几十倍，其余部分成为液滴，形成液气两相流体，通过喷射器出口进入主塔蒸馏。喷射器喷嘴可拆换，方便检修与更换。2005年在山西焦化集团有限集团公司投入生产。
3. LJT150-80-300型沥青－焦油混合闪蒸喷射器性能参数：
|
沥青压力Pp( Kpa) |
脱水焦油压力Ps( Kpa) |
沥青体积流量Qp(m3/h) |
脱水焦油体积流量Qs(m3/h) |
沥青温度Tp(oc) |
焦油温度Ts(oc) |
喷射器出口温度Tc(oc) |
|
380-310 |
580 |
135-120 |
3000-2700 |
380 |
240 |
355 | 公司可根据用户需要设计制造不同型号沥青－焦油混合闪蒸喷射器。 |
