JET型冲吸式射流挖泥船

JET型冲吸式射流挖泥船系列由武汉大学,国家级有突出贡献专家陆宏圻教授,运用新的喷射技术理论设计制,并由双宏工程技术发展有限公司组织生产。 JET型冲吸式射流挖泥船于1994年1月由广东省科学技术委员会主持,通过了技术鉴定。1995年被评为国家级新产品。先后在我国长江、珠江、上海洋山港及菲律宾国宾加水库投入生产。它属国内首创,并达到国际先进水平,是一种新高科技产品。

1.工作原理及特点

JET冲吸式射流挖泥船是一种具有自航能力,多功能冲吸泥工程船。船体结构形式为钢质、单底全甲板、横骨架式结构。 全船设备由喷射冲吸泥系统、轮机系统、航行系泊系统、及其它辅助设备组成。喷射冲吸泥系统是该型工程船的主要设备。它由离心式工作水泵2、离心式泥泥浆泵1、射流式泥浆泵3、冲沙喷头4、工作水管7、排泥管8及闸伐5等组成(图1)。它的工作原理是;利用离心式水泵将船外清水吸入,加压后沿工作水管输送到水下喷头及射流式泥浆泵,前者将泥沙冲起,在射流泵吸入口附近形成高浓度泥浆,射流泵将其吸入,并通过排泥管将它压送到船上的离心式泥浆泵,泥浆经过增压后,沿输泥浮管压送到排泥地点。该喷射系统还具有水下输运泥沙,及返冲自救等功能。它的主要特点是:不受水深限制,水下挖深大。水下没有运动部件,结构简单,耐磨损。它的排距远,扬程高, 能耗低,操作方便。

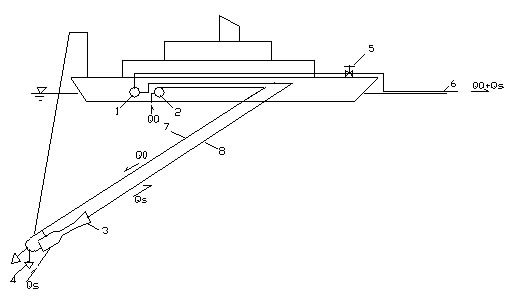

图1.射流挖泥船工作原理图

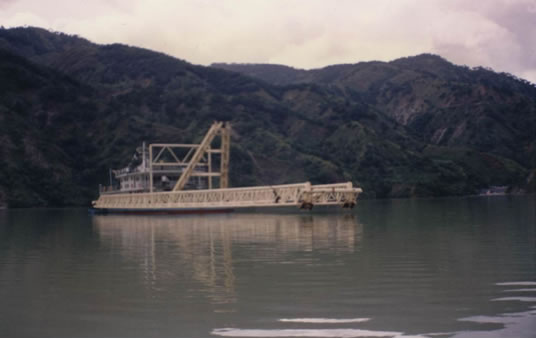

图2. JET2-B射流式挖泥船

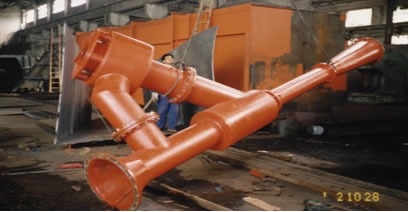

图3. 大型射流泥浆泵

2.用途

JET型冲吸式射流挖泥船适用于;水下采砂、航道及港口疏浚、水库清淤、吹填造地等工程。它分为两个系列; JET-1系列主要用于水下采砂及短距离输泥,JET-2系列适用于疏浚及长距离输泥。用户可根据用途进行选择,也可以根据要求为用户进行专门设计。

3.主要技术参数

3.1. JET-1系列

型号

JET-1A

JET-1B

JET-1C

JET-2D

1.设计生产能力(以开挖砂质土为标准)

120 m3/h

250 m3/h

700 m3/h

1200 m3/h

2.水下最大开挖深度

25 m

37 m

30 m

30 m

3.最大排泥距离(水上)

50 m

80 m

80 m

100~300 m

4.排泥高度(水面以上)

5 m

5 m

5 m

5~7 m

5.主机轴功率

150 KW

300 KW

600 KW

1700 KW

6.推进功率

90 KW

120 KW

240 KW

300 KW

7.水线长

30 m

35 m

43 m

60 m

8.型宽

8 m

8.5 m

10.5 m

15 m

9.型深

2 m

2.5 m

3.5 m

4.5 m

10.吃水

1.5 m

1.2 m

2.5 m

3.5 m

11.输泥管直径

350 mm

450 mm

650 mm

800 mm

3.2. JET-2 系列

型号

JET-2A

JET-2B

JET-2C

JET-2D

1.设计生产能力(以开挖砂质土为标准)

120 m3/h

250m3/h

700m3/h

1200 m3/h

2.水下最大开挖深度

25 m

37 m

30 m

30 m

3.最大排泥距离(水上+陆上)

600 m

1000~1500 m

1000~1500 m

1000~1500 m

4.排泥高度(水面以上)

5~10 m

5~10 m

5~10 m

5~10 m

5.主机轴功率

400 KW

850 KW

1700 KW

2800 KW

6.推进功率

90 KW

120 KW

240 KW

300 KW

7.水线长

30 m

35 m

43 m

60 m

8.型宽

8 m

8.5 m

10.5 m

17 m

9.型深

2 m

2.5 m

3.5 m

4.5 m

10.吃水

1.5 m

1.2 m

2.5 m

3.5 m

11.输泥管直径

350 mm

450 mm

650 mm

800 mm
