SLB型射流冲排泥装置由高压工作水泵,供水泵,射流泥浆泵,清碴罐,破土水枪及密封件等组成。它的工作原理是；供水泵自水源取水，供给地面高压工作水泵，后者将高压水通过工作水管送给射流泥浆泵及破土水枪。破土水枪将顶管正面的开挖泥土破碎成泥浆，射流泥浆泵通过清碴罐，吸入泥浆，通过排泥管压送到地面沉泥池。射流冲排泥装置在顶管内无运动部件，工作可靠，维护方便。该装置巳在广东省珠海市及中山市截污工程施工中采用。

SLB型射流冲排泥装置适用于顶管直径1.5m～3.0m, 地下水平排距1km～1.5km。公司可根据用户需要设计制造不同型号射流冲排泥装置。

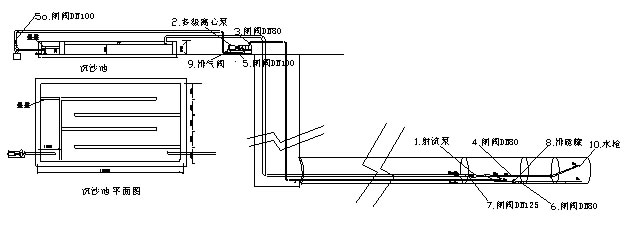

图1.顶管施工射流冲排泥系统图

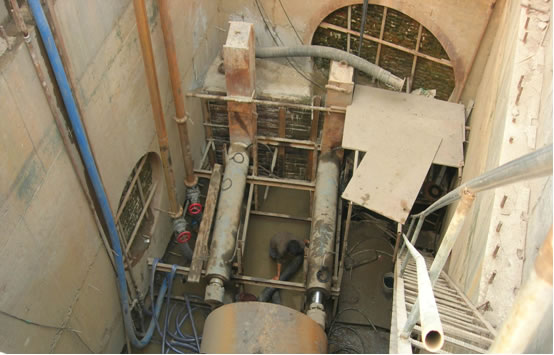

图2.顶管施工射流冲排泥装置图

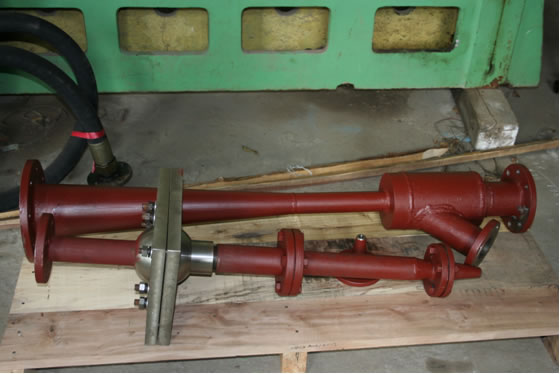

图3. 顶管施工射流泥浆泵
