1.可调式射流泵的结构 由于水电站上下游水位变幅大，需要釆用可调式射流泵进行冷却供水。SLJP系列水电站自动可调供水射流泵装置由可调式射流泵和控制系统两部分组成可调式射流泵通过喷针调节喷嘴面积，改变工作流量，以适应电站的水头及负荷变化。可调式射流泵由以下主要部件组成(图1): (1)可调喷嘴：由喷嘴、喷针及调节机构组成；(2) 吸入室 ；(3) 喉管 ；(4)扩散管；(5)回流管及控制阀。可调式射流泵通过喷针调节喷嘴面积，改变工作流量，以适应电站的水头及负荷变化。每台水轮发电机组配二台可调射流泵，一台工作，一台备用。它可以手动及自动控制(图2)
2. 工作原理及特点可调式射流泵装置具有射流泵供水及减压装置供水两种功能。它作为射流泵供水的工。作原理是: 从水轮机输水管取工作水，通过喷嘴流出形成高速射流，并吸取下游电站尾水，两股水流在泵内混合后，向机组供应冷却水。射流减压装置是在可调式射流泵的基础上，用回流管将射流泵的出口及吸入室连通而成，如图1所示。在运行时关闭射流泵吸入口阀门，开启回流管阀门，可调式射流泵就变成射流减压装置。它的工作方式与射流泵相似，不同之处是吸入水为回流管的循环水。它主要通过射流的紊动混合损失、局部水力损失达到消能减压的目的。可调式射流泵装置根据水电站上下游水位变化，通过电磁流量计、压力传感器采集数据，输入自动控制系统，经专用控制计算软件，对喷嘴针阀的开度进行调节，使它提供的出口压力及流量，可以满足不同发电负荷下水轮发电机组各种冷却器对水量和压力的要求，同时使射流泵在高效区及无汽蚀工况下运行。 可调式射流泵装置具有下列优点；(1) 调节范围大, 能按电站水头变化，自动运行；(2)能耗较低；(3)可作为减压装置运行，提高了供水的可靠性。

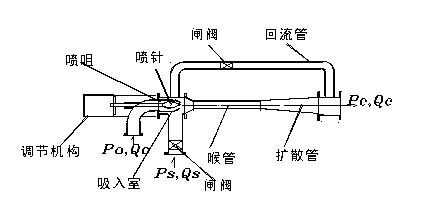

 图1.可调式射流泵装置结构图 3. 可调式射流泵装置性能可调式射流泵装置性能如表1所示。修型模拟试验如图3所示。该性能表仅供参考，公司将根据用户要求进行专门设计及制造。
表1. 全自动可调式射流泵装置性能
|
型号 model |
供水量 (m3/h) |
出口水头(m) |
工作水头(m) |
吸入水头(m) |
装置效率(%) |
|
SLJPA-200-250-250 |
400-500 |
30-40 |
50-80 |
5-10 |
55-60 |
|
SLJPA-250-250-300 |
500-700 |
40-60 |
70-100 |
5-10 |
55-60 |
|
SLJPA-300-250-350 |
800-1000 |
40-70 |
80-180 |
10-20 |
55-62 |
|
SLJPA-350-350-450 |
1700-1900 |
50-70 |
80-180 |
10-20 |
55-63 |
 图3. SLJPA型全自动可调式射流泵装置 表2.水电站射流泵设计制造业绩
|
形 式 |
型 号 |
使 用 单 位 |
时间 |
|
固定式 |
LJT-1供水 |
湖南省东江水电站 |
1990 |
|
固定式 |
LJT-2供水 |
青海省龙羊峡水电站 |
1991 |
|
固定式 |
LJT-80-200-200排水 |
广东省枫树坝水电站 |
2005 |
|
固定式 |
LJP-100-125-125排水 |
老挝共和国德赛水电站 |
2007 |
|
可调式 |
SLJPA-200-250-250供水 |
越南民主共和国达门水电站 |
2007 |
|
可调式 |
SLJPM-200-200-300供水 |
越南民主共和国邦威水电站 |
2008 |
|
可调式 |
SLJPM-150-200-250供水 |
越南民主共和国同奈3水电站 |
2008 |
|
固定式 |
LJT-50-80-125排水 |
湖北省恩施仙女湖水电站 |
2008 |
|
可调式 |
SLJPM-300-250-350供水 |
越南民主共和国同奈4水电站 |
2009 |
|
可调式 |
SLJPA150-150-200供水 |
湖南省满天星水电站 |
2010 | |
